Zweigelenkrahmen

Zweigelenkrahmen

Ein Zweigelenkrahmen ist eine biegesteife Tragkonstruktion aus Stahl, die über zwei gelenkige Auflager an den Fußpunkten verfügt. Im Gegensatz zum Dreigelenkrahmen besitzt der Zweigelenkrahmen kein Gelenk im Firstbereich. Die Verbindung zwischen Stützen und Dachträger sowie der Firstbereich sind biegesteif ausgebildet. Zweigelenkrahmen werden im Stahlhallenbau häufig für Gewerbehallen, Industriehallen, Produktionshallen und Lagerhallen eingesetzt.

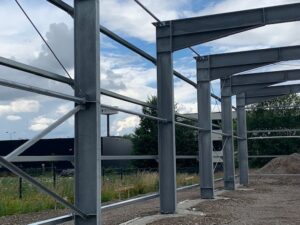

Zweigelenkrahmen als Tragkonstruktion für Stahlhallen

Der Zweigelenkrahmen gehört zu den bewährten Tragwerksystemen im modernen Hallenbau. Die Konstruktion besteht grundsätzlich aus zwei Stützen und einem darüberliegenden Dachrahmen. Die beiden Fußpunkte sind gelenkig gelagert, während die Rahmenknoten und der First biegesteif ausgebildet werden.

Ein wesentlicher Unterschied zum Dreigelenkrahmen besteht darin, dass beim Zweigelenkrahmen kein Firstgelenk vorhanden ist. Dadurch kann der Rahmen im Firstbereich Biegemomente aufnehmen. Die Konstruktion weist dadurch eine hohe Steifigkeit auf und kann horizontale sowie vertikale Einwirkungen wirkungsvoll abtragen.

Der Zweigelenkrahmen ist statisch unbestimmt. Für seine Berechnung sind daher entsprechende statische Verfahren und eine detaillierte Tragwerksplanung erforderlich. Bei der Bemessung werden unter anderem Eigengewicht, Dachaufbauten, Schnee- und Windlasten sowie gegebenenfalls Kranlasten berücksichtigt.

Ein Vorteil des Zweigelenkrahmens ist seine vergleichsweise hohe Rahmensteifigkeit. Dadurch können Verformungen unter Belastung begrenzt werden. Dies kann insbesondere bei Hallen mit hohen Anforderungen an die Gebrauchstauglichkeit von Bedeutung sein.

Zweigelenkrahmen eignen sich deshalb beispielsweise für Produktionshallen mit Kranbahnen, Werkhallen oder Gebäude mit besonderen Anforderungen an die Steifigkeit. Auch bei großen Spannweiten kann dieses Tragwerk eingesetzt werden.

Die Stahlrahmen werden häufig aus gewalzten Stahlprofilen oder geschweißten Stahlquerschnitten hergestellt. Die erforderlichen Querschnitte hängen unter anderem von Spannweite, Hallenhöhe, Rasterabstand und Belastung ab. Pfetten und Wandriegel verbinden die Rahmen und dienen gleichzeitig als Unterkonstruktion für Dach und Fassade.

Auch die Fundamente müssen exakt auf die statischen Anforderungen des Zweigelenkrahmens abgestimmt werden. Obwohl die Fußpunkte gelenkig ausgebildet sind, entstehen aus der Rahmenwirkung Kräfte, die bei der Fundamentplanung berücksichtigt werden müssen.

Im Vergleich zum Dreigelenkrahmen kann ein Zweigelenkrahmen aufgrund seiner höheren Steifigkeit und der zusätzlichen Momentenbeanspruchung einen höheren Materialaufwand erfordern. Dafür bietet er Vorteile bei der Begrenzung von Verformungen und bei besonderen statischen Anforderungen.

Zweigelenkrahmen oder Dreigelenkrahmen?

Welches Tragwerk für eine Stahlhalle wirtschaftlich und technisch sinnvoll ist, hängt vom jeweiligen Bauprojekt ab. Der Dreigelenkrahmen besitzt ein zusätzliches Gelenk im First und ist dadurch statisch bestimmt. Der Zweigelenkrahmen verfügt dagegen nur über zwei Gelenke an den Fußpunkten und bildet einen steiferen Rahmen.

Für eine klassische Lagerhalle oder Gewerbehalle kann je nach Spannweite und Belastung ein Dreigelenkrahmen interessant sein. Bei Produktionshallen, Kranhallen oder Gebäuden mit erhöhten Anforderungen an die Verformungsbegrenzung kann dagegen ein Zweigelenkrahmen Vorteile bieten.

Die Entscheidung sollte deshalb bereits bei der Entwurfs- und Tragwerksplanung getroffen werden. Eine genaue Betrachtung von Spannweite, Hallennutzung, Schnee- und Windlasten, Kranlasten, Verformungsanforderungen und Fundamentierung ermöglicht die Auswahl eines wirtschaftlichen Tragwerks.
