Beim modernen Hallenbau müssen zahlreiche Bauteile – vom massiven Stahlträger bis zur kleinsten Schraube – präzise aufeinander abgestimmt sein. Verlegepläne sind technische Zeichnungen und fungieren dabei als zentrale Kommunikations- und Ausführungsdokumente. Sie übersetzen digitale Präzision in die physische Realität auf der Baustelle.
Verlegepläne gewährleisten, dass jede Halle – unabhängig von Größe oder Komplexität – exakt so errichtet wird, wie es Ingenieure und Architekten in der Planungsphase vorgesehen haben.
Definition Verlegepläne

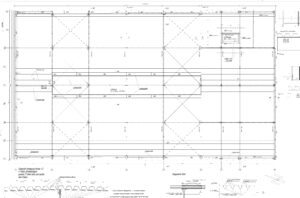

Ein Verlegeplan ist eine detaillierte, positionsorientierte Montageanleitung für spezifische Bauteilgruppen. Er zeigt dem Montageteam auf der Baustelle präzise, wo und wie vorgefertigte Elemente – wie Wandpaneele, Dachelemente oder Stahlrahmen – zu montieren sind. Verlegepläne dienen als visuelle Anleitung, detaillierte Stücklisten und Referenzen für die Qualitätskontrolle, um sicherzustellen, dass die Montage exakt den genehmigten Entwürfen entspricht. Man kann sie als die finale, für die Praxis aufbereitete Anweisung verstehen, die alle theoretischen Planungen in konkrete Arbeitsschritte übersetzt.
Abgrenzung
Die Erstellung von Verlegeplänen ist eine Aufgabe, die auf anderen Planungsstufen aufbaut. Sie ist ein kritischer Übersetzungsprozess, bei dem allgemeine Entwurfsvorgaben in spezifische, ausführbare Anweisungen umgewandelt werden.
Fertigungszeichnungen (Werkstatt- und Montagepläne): Während der Verlegeplan die Montage der Fassade vorgibt, beschreibt eine Fertigungszeichnung, wie ein einzelnes Bauteile des Stahltragwerkes zusammengefügt werden. Sie enthält alle Maße, Materialgüten, Schweißnahtdetails, Bohrungen und Kantungen für einen spezifischen Träger, eine Stütze oder ein Anschlussblech.
Entstehungsprozess
Moderne Verlegepläne entstehen heute fast ausschließlich digital – nicht mehr am Reißbrett. Vom ersten Berechnungsschritt bis zum fertigen Plan ist der gesamte Prozess darauf ausgerichtet, maximale Genauigkeit zu gewährleisten und menschliche Fehlerquellen konsequent auszuschließen.
