Eine biegesteife Rahmenecke, auch Voute genannt, bezeichnet die konstruktive Ausrundung oder Verstärkung an den Eckverbindungen von Stahlrahmenkonstruktionen. Sie sorgt dafür, dass die auftretenden Kräfte – insbesondere Biegemomente und Querkräfte – nicht punktuell, sondern großflächig in den Rahmen geleitet werden. Dadurch wird die Stabilität der gesamten Hallenkonstruktion deutlich erhöht.
Erklärung und Funktion im Hallenbau
In modernen Stahlhallen treten an den Knotenpunkten (Übergang von Stützen zu Riegeln) sehr hohe Belastungen auf. Eine einfache rechtwinklige Verbindung würde hier schnell an ihre statischen Grenzen stoßen.
Die Voute wirkt wie eine Verbreiterung oder Verstärkung der Eckverbindung und sorgt für:
-
Optimale Lastabtragung: Die Kräfte werden sanft von der Stütze in den Riegel geleitet.
-
Reduzierte Materialbelastung: Durch die gleichmäßige Verteilung sinkt die Gefahr von Materialermüdung oder Rissen.
-
Größere Spannweiten: Dank der biegesteifen Ausführung sind größere Hallenbreiten ohne zusätzliche Stützen möglich.
-
Wirtschaftlichkeit: Weniger Materialeinsatz bei gleichzeitig höherer Tragfähigkeit bedeutet eine effiziente Bauweise.

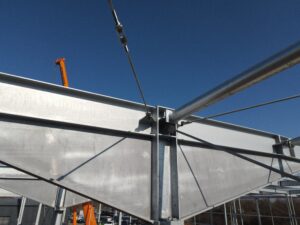

Visualisierung – Beispiel einer biegesteifen Rahmenecke
| Variante | Merkmal | Vorteil |
|---|---|---|
| Einfache Rahmenecke | rechteckige Verbindung | kostengünstig, aber weniger stabil |
| Biegesteife Rahmenecke / Voute | ausgerundete bzw. verstärkte Ecke | höhere Tragfähigkeit, bessere Lastabtragung, größere Spannweiten |
Bedeutung für Bauherren
Für Bauherren, die eine Gewerbehalle, Produktionshalle oder Lagerhalle errichten lassen möchten, ist die Wahl einer biegesteifen Rahmenecke entscheidend für:
-
Langlebigkeit der Halle
-
Sicherheit bei hoher Belastung
-
Flexibilität in der Architektur (z. B. große Hallenflächen ohne störende Zwischenstützen)
Damit ist die Voute ein zentrales Detail im Systembau von Stahlhallen, das sowohl die technische Qualität als auch die Wirtschaftlichkeit einer Hallenkonstruktion entscheidend beeinflusst.
