Ein Ankerplan ist eine technische Zeichnung, die die genaue Lage, Anordnung und Ausführung der Fundamentanker für die Befestigung einer Stahlkonstruktion auf den Betonfundamenten festlegt. Er bildet eine wichtige Grundlage für die Herstellung der Fundamente und die spätere Montage der Stahlhalle.

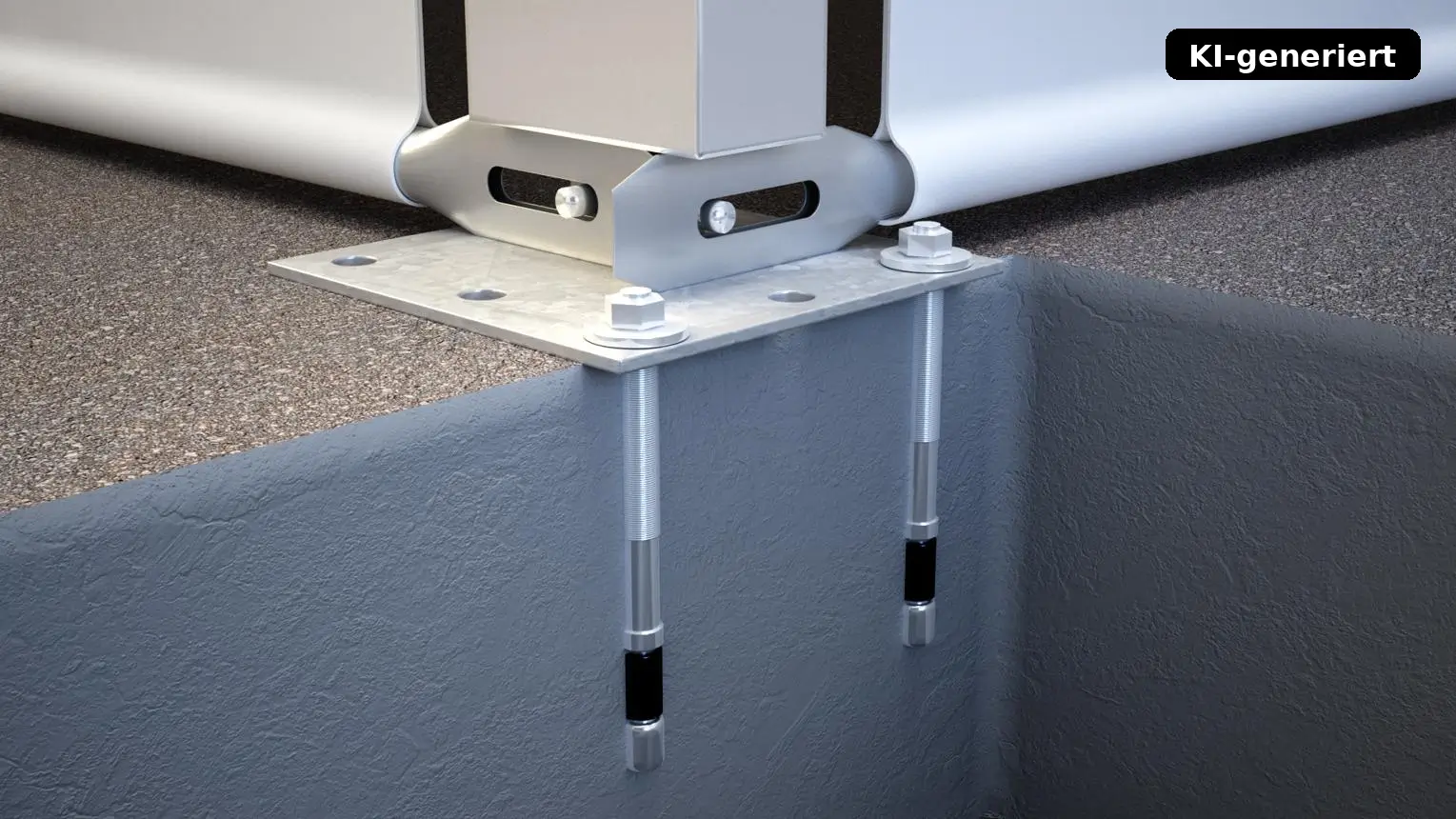

Der Ankerplan ist ein zentraler Bestandteil der Ausführungsplanung im Stahlhallenbau. Er zeigt, an welchen Positionen die Ankerbolzen in den Betonfundamenten angeordnet werden müssen. Diese verbinden später die Stahlstützen beziehungsweise Stahlrahmen mit den Fundamenten.
Im Ankerplan werden unter anderem Achsmaße, Abstände, Höhenkoten und Positionen der Ankerbolzen angegeben. Auch Durchmesser, Länge und Anordnung der Anker sowie die erforderlichen Toleranzen können festgelegt werden. Die Angaben müssen exakt mit der Tragwerksplanung und der Stahlkonstruktion übereinstimmen.
Eine besondere Bedeutung hat die genaue Positionierung der Fundamentanker. Bereits geringe Abweichungen können dazu führen, dass die Stahlstützen später nicht passgenau montiert werden können. Deshalb werden die Anker auf der Baustelle mithilfe von Schablonen oder speziellen Vorrichtungen exakt positioniert und während des Betonierens gesichert.
Der Ankerplan wird auf Grundlage der statischen Berechnung und Stahlbauplanung erstellt. Er berücksichtigt die Kräfte, die von der Stahlkonstruktion in die Fundamente eingeleitet werden. Dazu gehören beispielsweise Vertikalkräfte, Horizontalkräfte und gegebenenfalls Momente.

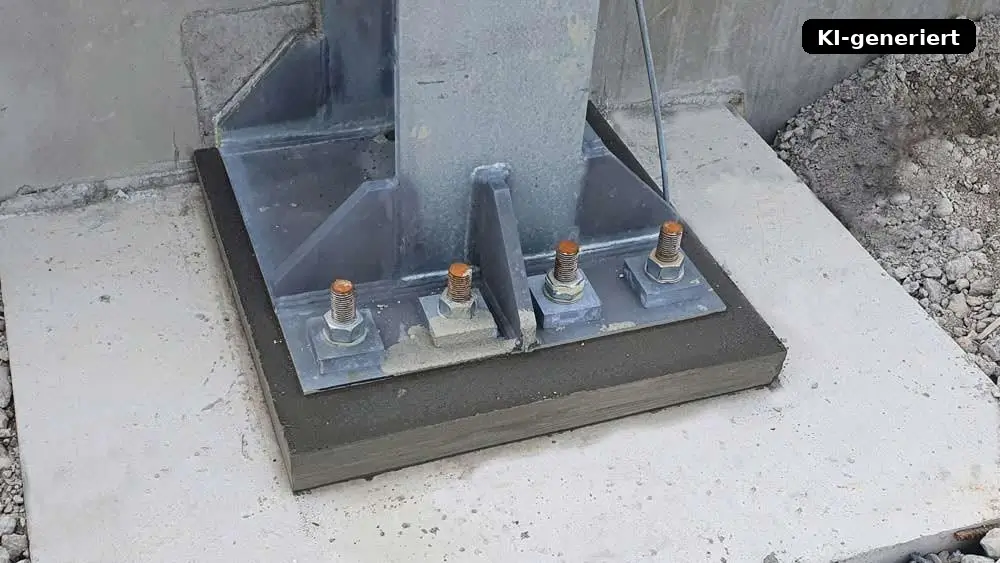

Auch die Ausbildung der Stützenfüße, Fußplatten und Ankerplatten wird mit dem Ankerplan abgestimmt. Dadurch entsteht eine präzise Schnittstelle zwischen Betonbau und Stahlbau.
Für den Bau einer Gewerbehalle, Industriehalle, Produktionshalle oder Lagerhalle ist ein genauer Ankerplan daher unverzichtbar. Er sorgt für eine reibungslose Montage und hilft, Nacharbeiten und Bauverzögerungen zu vermeiden.
Der Ankerplan sollte rechtzeitig vor der Herstellung der Fundamente vorliegen. Änderungen an der Stahlkonstruktion müssen unmittelbar mit der Fundamentplanung abgestimmt werden. Eine sorgfältige Koordination zwischen Tragwerksplanung, Stahlbau und Betonbau ist deshalb besonders wichtig.
Ein professioneller Ankerplan schafft somit Planungssicherheit, Montagegenauigkeit und einen effizienten Bauablauf. Er ist ein kleines, aber entscheidendes Detail im gesamten Hallenbauprojekt.
